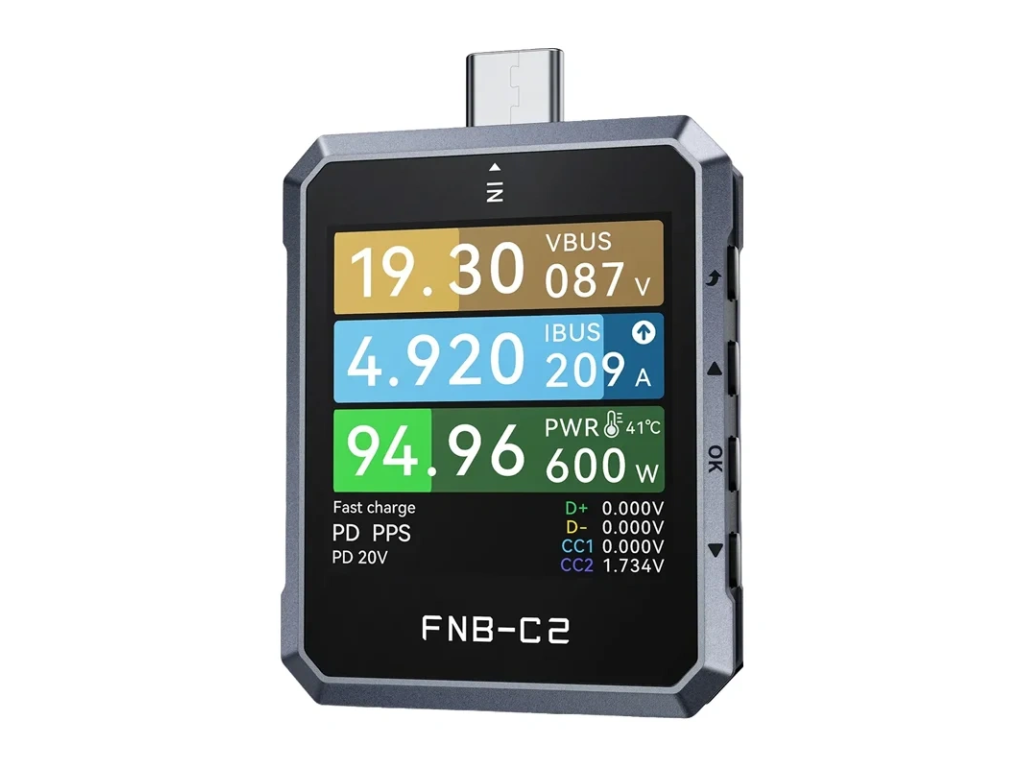

Tester USB FNIRSI FNB-C2

Descriere detaliată a produsului

Tester FNIRSI FNB-C2 USB

Analiza precisă a parametrilor de alimentare, compatibilitatea cu cele mai noi standarde de încărcare rapidă și funcțiile extinse de diagnosticare fac din FNIRSI FNB-C2 un instrument prețios pentru inginerii electronici, tehnicienii de service și pasionații de bricolaj. Acest dispozitiv permite analizarea parametrilor de alimentare, a cablurilor USB-C și a procesului de încărcare. Oferă un interval larg de măsurare de până la 240 W, funcția de înregistrare a datelor, analiza calității alimentării cu energie și posibilitatea de a citi informațiile stocate în cablurile USB-C. Pachetul este completat de un afișaj HD clar, cu rotire automată a ecranului și integrare fără probleme cu computerele, fără a fi necesară instalarea unor drivere suplimentare.

Precizie de nivel de laborator la fiecare măsurătoare

FNIRSI FNB-C2 utilizează un convertor analog-digital (ADC) extern de 20 de biți, care asigură o precizie de măsurare la nivel de laborator și permite afișarea rezultatelor cu până la șapte cifre semnificative. Testerul măsoară tensiunea, curentul și puterea cu o precizie de 0,000001 V, A și W, ceea ce vă permite să analizați chiar și cele mai mici variații ale parametrilor de alimentare. Suportă tensiuni de la 4 la 50 V, curenți de până la 6,5 A și putere de până la 240 W, astfel încât funcționează fără probleme atât cu încărcătoarele tradiționale, cât și cu sursele de alimentare moderne cu putere nominală de 100 W, 140 W sau 240 W. Siguranța funcționării este sporită de senzorul de temperatură încorporat, care monitorizează temperatura dispozitivului în timp real, cu o precizie de 1 °C.

Control deplin asupra încărcării

Testerul suportă standardul Power Delivery 3.1 EPR prin intermediul unui cip specializat responsabil de comunicarea în cadrul protocolului, asigurând astfel o compatibilitate stabilă cu încărcătoarele moderne. Recunoaște și activează automat cele mai populare tehnologii de încărcare rapidă, inclusiv UFCS, Quick Charge 2.0, 3.0, 4 și 5, Huawei FCP și SCP, OPPO VOOC și SVOOC, precum și VIVO VFCP. Dispozitivul poate, de asemenea, să capteze date privind negocierile din cadrul protocolului Power Delivery între încărcător și dispozitivul alimentat, ceea ce facilitează detectarea problemelor de compatibilitate. O altă funcție este conversia comunicării QC în PD, ceea ce contribuie la îmbunătățirea compatibilității între dispozitivele care utilizează diferite standarde de încărcare rapidă.

Analiză detaliată a cablurilor USB-C

Dispozitivul FNIRSI FNB-C2 permite citirea informațiilor stocate în cipurile E-Marker ale cablurilor USB-C. Astfel, puteți verifica parametrii cablurilor de 3 A, 5 A, 50 V, EPR, Thunderbolt 3 și Thunderbolt 4, inclusiv tipul, lungimea, puterea maximă, viteza de transfer a datelor și versiunea standardului. Testerul oferă, de asemenea, funcția de simulare a diverselor configurații de cabluri – de la modele fără cip E-Marker care suportă o putere de până la 60 W, până la cabluri compatibile cu profilele EPR de 100 W și 240 W. Conectorii USB-C standard cu 24 de pini (mascul și femelă), compatibili cu USB 4 Gen3, suportă măsurarea bidirecțională a fluxului de energie și permit conectarea cablurilor în ambele orientări.

Analiză profesională a calității alimentării cu energie electrică

Aparatul oferă două moduri de analiză a parametrilor de alimentare. Primul mod permite înregistrarea curbelor de tensiune, curent și semnalelor D+ și D− la o frecvență de eșantionare cuprinsă între 2 și 1 000 de eșantioane pe secundă, în timp ce al doilea mod este destinat analizei rapide a ondulației de tensiune, la o frecvență de eșantionare cuprinsă între 20 000 și 2 milioane de eșantioane pe secundă. De asemenea, testerul afișează în timp real curba de tensiune a magistralei USB (VBUS), ceea ce permite evaluarea stabilității alimentării într-un interval de frecvență cuprins între 20 kHz și 2 MHz. Funcția de înregistrare permite înregistrarea continuă a curbelor de tensiune și curent timp de până la 9 ore, fiind posibilă setarea intervalului de înregistrare între 1 și 120 de secunde și stabilirea condițiilor de începere și încheiere a măsurătorilor.

Datele contribuie la evaluarea performanței

Testerul FNIRSI FNB-C2 înregistrează rezultatele măsurătorilor în zece seturi independente de statistici, care includ capacitatea, energia și durata de funcționare. Pe baza datelor colectate, acesta calculează automat capacitatea bateriei și eficiența încărcării, facilitând astfel evaluarea performanței surselor de alimentare, a powerbank-urilor sau a elementelor de baterie. Această soluție vă permite să comparați cu ușurință măsurătorile consecutive și să urmăriți evoluția parametrilor pe o perioadă mai lungă de utilizare.

Ecran clar și interfață intuitivă

Ecranul color TFT-LCD de 1,54 inci, cu o rezoluție de 240 × 240 pixeli, oferă o afișare clară a tuturor parametrilor. Senzorul gravitațional încorporat rotește automat imaginea în patru direcții, asigurând astfel că ecranul rămâne lizibil indiferent de orientarea dispozitivului. Testerul funcționează cu calculatoare care rulează sistemele de operare Windows și macOS fără a fi necesară instalarea unor drivere suplimentare, ceea ce vă permite să îi extindeți cu ușurință funcționalitatea și să actualizați software-ul, deoarece dispozitivul este recunoscut ca o memorie USB. De asemenea, puteți regla luminozitatea ecranului, timpul de stingere automată, schema de culori și limba interfeței și, dacă este necesar, puteți restabili rapid setările din fabrică.

Inclus în pachet

• Tester USB
• manual
