Tester LCR FNIRSI LCR-ST2Plus

Descriere detaliată a produsului

Tester LCR FNIRSI LCR-ST2Plus

Aparatul FNIRSI LCR-ST2Plus permite măsurarea parametrilor electrici ai componentelor și oferă o gamă largă de aplicații, atât în cadrul întreținerii echipamentelor, cât și în proiectarea de circuite noi. Oferă măsurători la mai multe frecvențe și niveluri de tensiune de testare, recunoaștere inteligentă a componentelor și funcții care eficientizează testarea atât a componentelor individuale, cât și a întregii serii de producție. Datorită designului compact, asemănător unei pensete, ecranului color clar și autonomiei de până la 3 ore cu o singură încărcare, acest dispozitiv este ideal atât pentru mediul de laborator, cât și pentru lucrul pe teren.

Interval larg de măsurare și analiză complexă a parametrilor

Aparatul FNIRSI LCR-ST2Plus permite măsurarea precisă a rezistenței în intervalul de la 10 mΩ la 10 MΩ, a capacității de la 1 pF la 22 mF, inductanței de la 1 μH la 10 H, a tensiunii de până la ±30 V și a diodelor cu tensiune directă de până la 0,7 V. Pe lângă valorile de bază, aparatul afișează și o serie de parametri care descriu comportamentul componentei testate, precum D, Q, Z, X, θ și ESR. Acest lucru permite o evaluare mult mai precisă a caracteristicilor componentelor și a adecvării acestora pentru aplicații specifice, fără a fi necesară utilizarea mai multor instrumente de măsurare diferite.

Setări flexibile pentru o precizie și mai mare

Testerul oferă cinci frecvențe de măsurare (100 Hz, 120 Hz, 1 kHz, 10 kHz și 100 kHz), ceea ce vă permite să alegeți condițiile optime de testare pentru tipul respectiv de componentă testată. Sunt disponibile, de asemenea, patru niveluri RMS ale tensiunii de testare (0,1 V, 0,3 V, 0,6 V și 1,0 V), care vă permit să creșteți stabilitatea și precizia măsurătorilor diferitelor componente. Un alt avantaj îl reprezintă afișarea simultană a valorilor echivalente pentru conexiunile în serie și în paralel, ceea ce minimizează influența parametrilor paraziți și sporește precizia măsurătorilor la testarea rezistoarelor, inductorilor și condensatoarelor.

Funcții inteligente pentru eficientizarea activității zilnice

Aparatul LCR-ST2Plus este dotat cu un mod de scanare completă a frecvențelor în intervalul 100 Hz – 100 kHz, care permite analizarea caracteristicii de frecvență a componentei testate printr-o singură comandă. Funcția inteligentă de sortare compară automat rezultatele cu valorile nominale și toleranțele prestabilite și clasifică imediat componentele ca fiind conforme sau neconforme. Această soluție accelerează semnificativ testarea seriilor mai mari de componente și reduce riscul de erori.

Testarea ușoară a componentelor

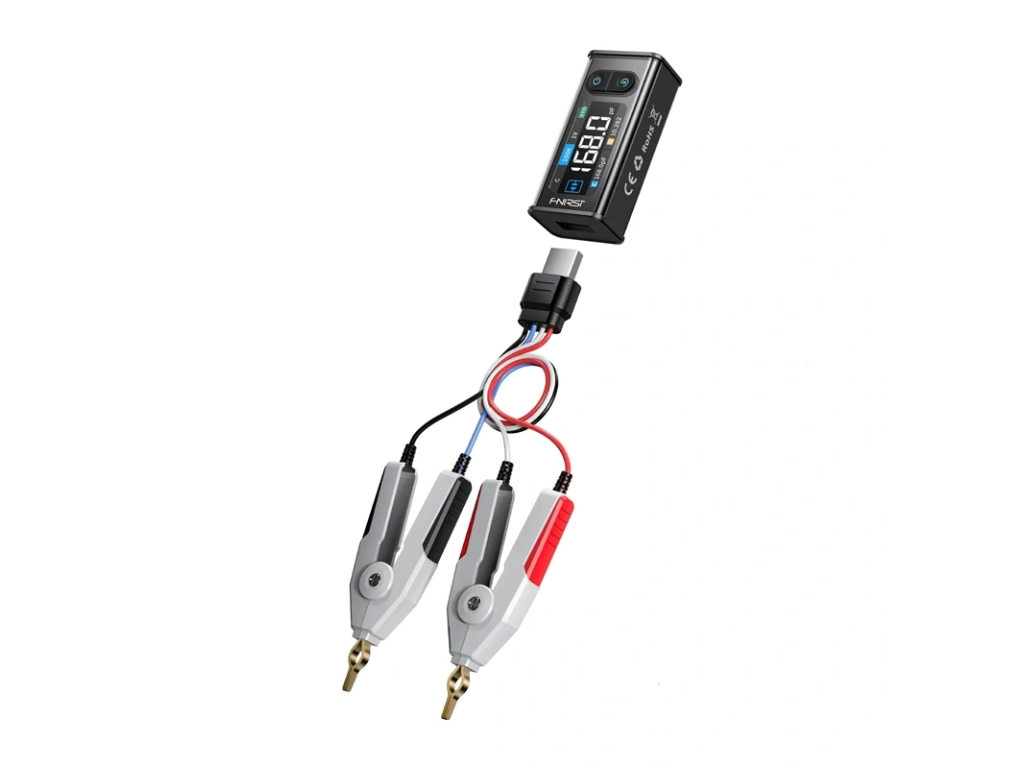

Dispozitivul este conceput pentru a se adapta la diferite tipuri de componente. Setul conține sonde de testare drepte și curbate, în formă de pensetă, care facilitează manipularea componentelor SMD de dimensiuni mici. Pentru componentele mai mari și cele cu orificii de trecere, este disponibil un conductor prevăzut cu o clemă Kelvin, care utilizează metoda de măsurare cu patru conductori, asigurând o precizie ridicată. Testerul recunoaște automat rezistențele, condensatoarele și inductanțele și afișează simultan pe ecran cei doi parametri cei mai importanți ai componentei testate. Aveți la dispoziție, de asemenea, funcțiile HOLD, Max și Min, precum și posibilitatea de a personaliza setările sistemului în funcție de preferințele dumneavoastră.

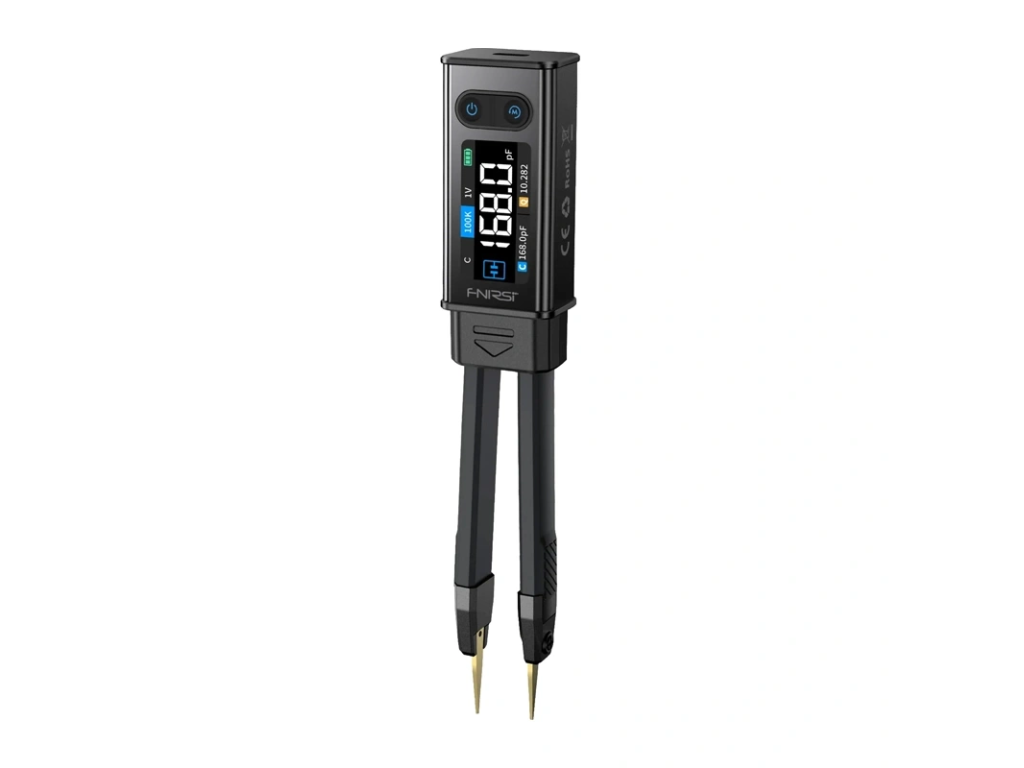

Ecran clar și design ergonomic

Ecranul color HD de 1,47 inci oferă o afișare clară a rezultatelor măsurătorilor, ceea ce face ca datele să fie ușor de citit atât în atelier, cât și pe teren. Rotirea automată a ecranului se adaptează la modul în care țineți aparatul, asigurând o utilizare confortabilă atât pentru dreptaci, cât și pentru stângaci. Aparatul este echipat cu un sistem de prindere magnetică pentru depozitare ușoară și acces rapid în timpul lucrului.

Mobilitate, siguranță și gata de utilizare

Datorită carcasei compacte în formă de pensetă, testerul încape cu ușurință într-un buzunar sau într-o geantă de scule, astfel încât îl aveți întotdeauna la îndemână. Bateria încorporată cu litiu, cu o capacitate de 300 mAh, asigură până la aproximativ 3 ore de funcționare continuă, iar portul modern USB-C permite încărcarea comodă. Dispozitivul suportă, de asemenea, măsurarea tensiunii de până la ±30 V și este dotat cu funcții de siguranță care sporesc siguranța măsurătorilor efectuate, ceea ce permite lucrul confortabil cu o gamă largă de componente electronice.

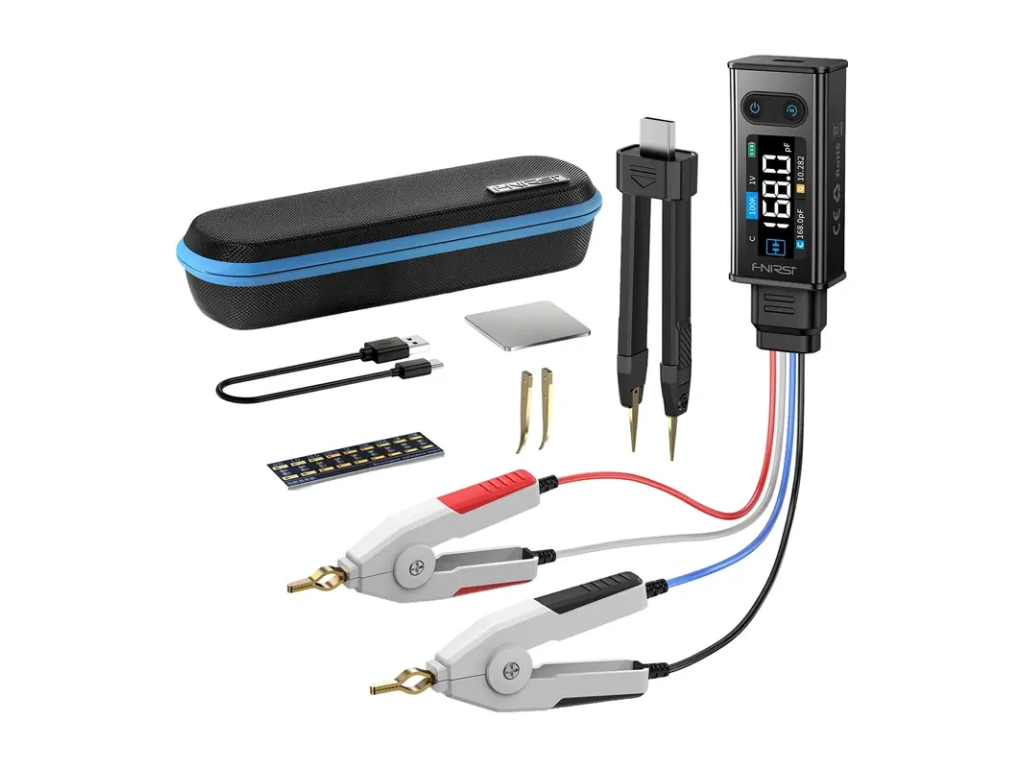

Inclus în pachet

• Tester LCR
• cutie de depozitare
• sondă curbată
• placă de scurtcircuit
• cablu de date
• Conector cu cleme Kelvin
• manual de utilizare
