Scaner optic 3D Revopoint Trackit

Descriere detaliată a produsului

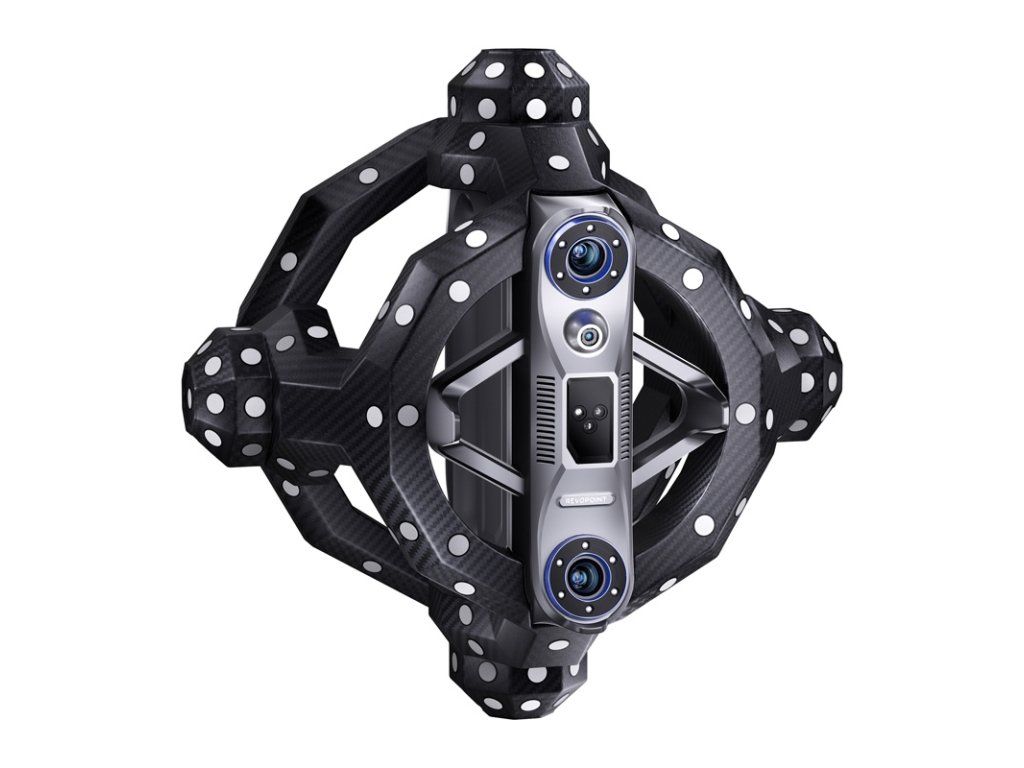

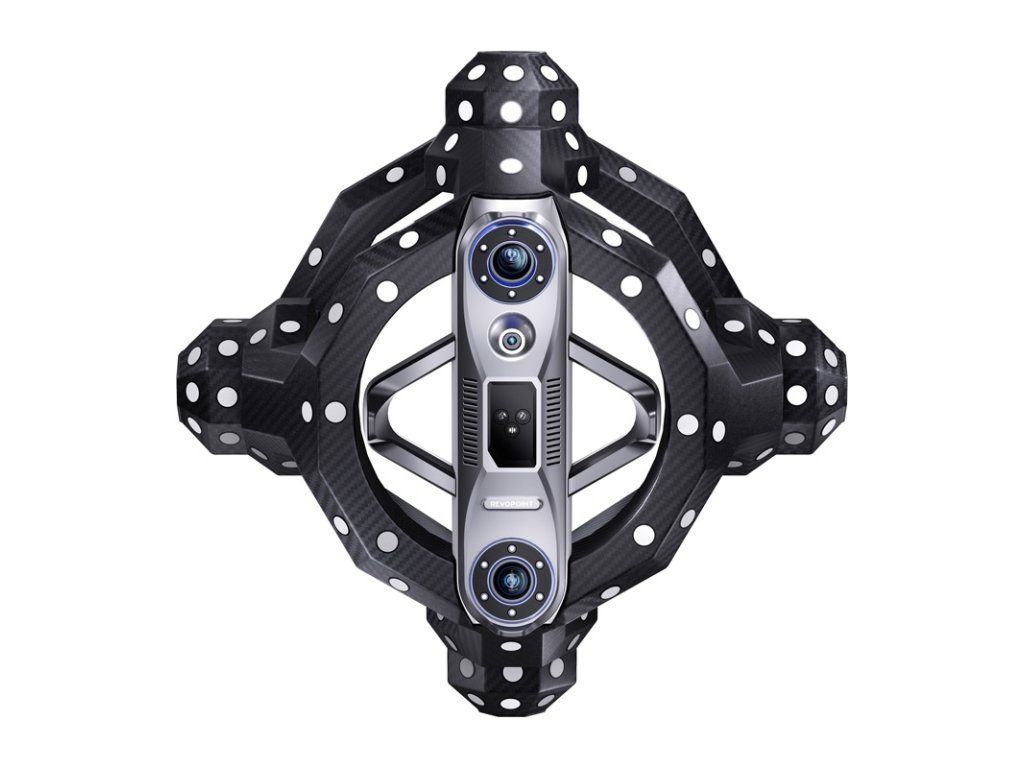

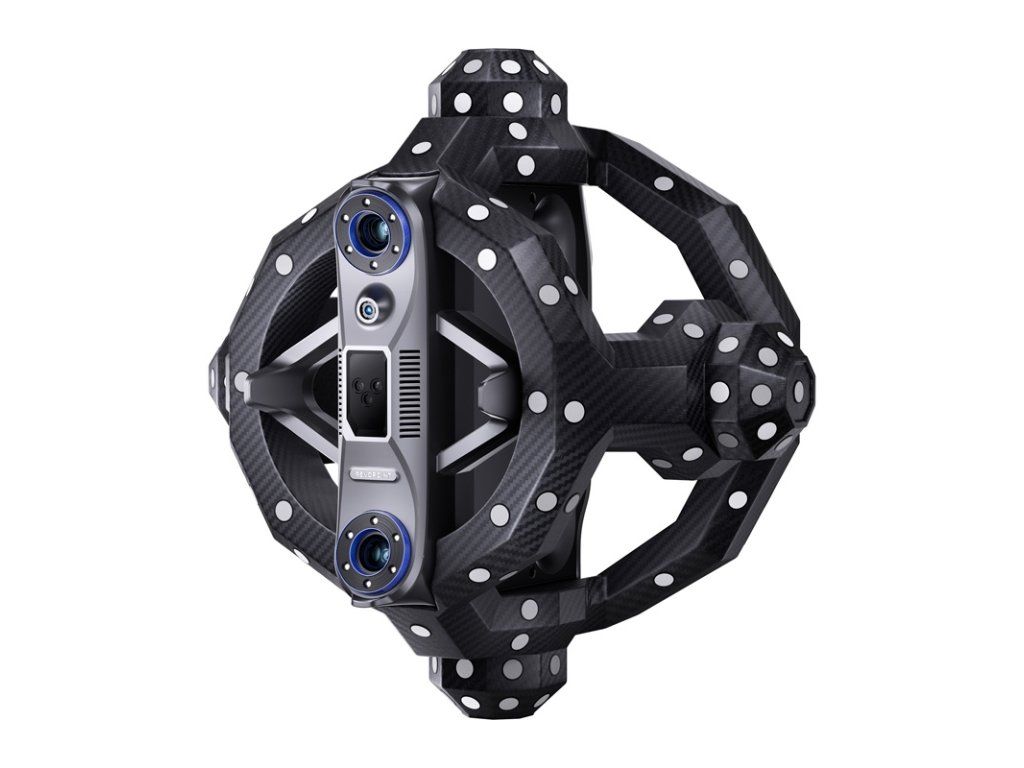

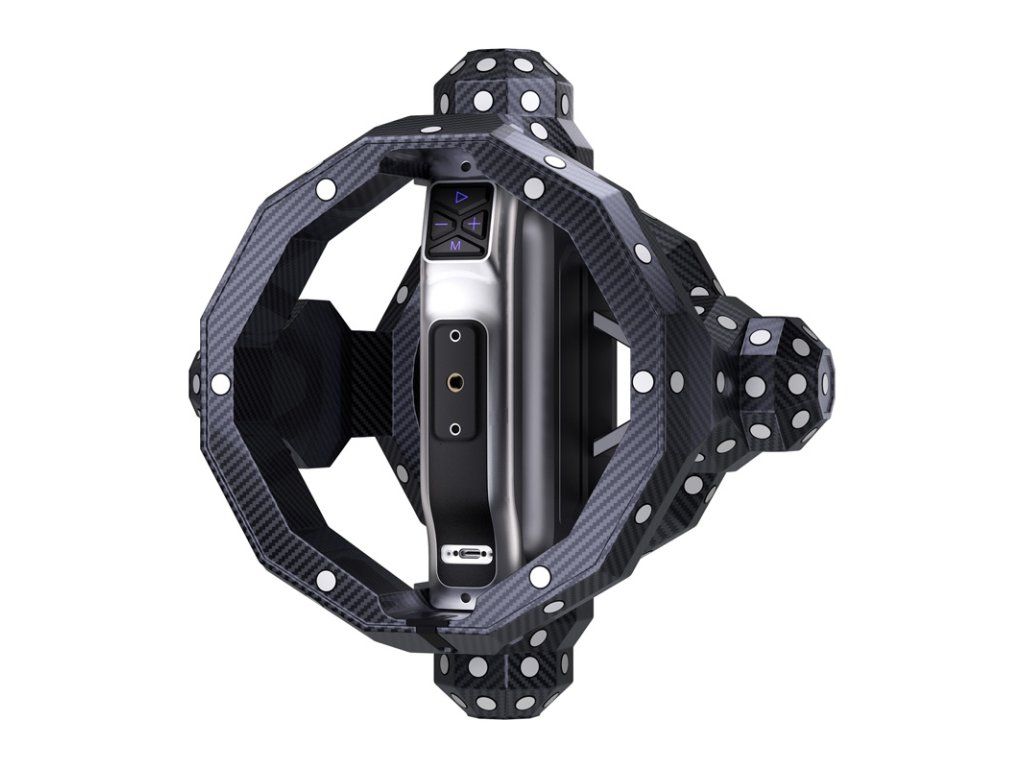

Scaner optic 3D Revopoint Trackit

Precizie metrologică, mobilitate completă și urmărire inteligentă a obiectelor în timp real - Revopoint Trackit este un sistem complet de scanare 3D care combină un scaner optic cu o precizie de 0,02 mm cu urmărire spațială avansată. Este conceput pentru ingineri, proiectanți CAD, specialiști în controlul calității și companii industriale. Trackit oferă scanare rapidă, stabilă și repetabilă a pieselor mici și a obiectelor mari - fără a fi nevoie de markeri. Sistemul integrat de calibrare automată, gimbalurile inteligente și software-ul specializat Revo Trackit asigură o precizie ridicată și confort în diverse medii de măsurare.

Precizie fără compromisuri

Sistemul Revopoint Trackit oferă o precizie de măsurare de 0,02 mm și o distanță punctuală de până la 0,05 mm, permițându-vă să cartografiați chiar și cele mai fine detalii ale suprafeței. Un set de camere de adâncime, susținute de lasere albastre (30 de linii și 1 linie unică), este responsabil pentru măsurare, asigurând o precizie și o stabilitate ridicate. Datele achiziționate pot fi exportate în formate populare precum PLY, OBJ, STL, ASC, 3MF, GLTF sau FBX pentru utilizare ulterioară în software de proiectare și inginerie.

Viteză și fluiditate în funcționare

Sistemul atinge o viteză de scanare de până la 1.500.000 de puncte pe secundă, ceea ce permite digitalizarea eficientă a obiectelor. Datorită urmăririi inteligente a mișcării scanerului în spațiu, puteți lucra fără probleme - fără urme și fără a fi nevoie să mențineți o poziție perfect fixă. Modul Track Scan vă permite să înregistrați poziția și unghiul scanerului în timp real, asigurând o fuziune precisă a norilor de puncte chiar și în timpul mișcărilor dinamice.

Calibrare automată

Scanerul optic 3D Revopoint Trackit elimină configurațiile complexe folosind două gimbaluri cu calibrare automată (Dual-Axis Gimbal System). Tracker-ul și scanerul își ajustează automat poziția unul față de celălalt, asigurând o geometrie consistentă a sistemului de măsurare. Procesul de calibrare poate fi pornit direct în software - sistemul recunoaște automat câmpurile de calibrare și sincronizează parametrii camerei.

Gata de muncă în orice situație

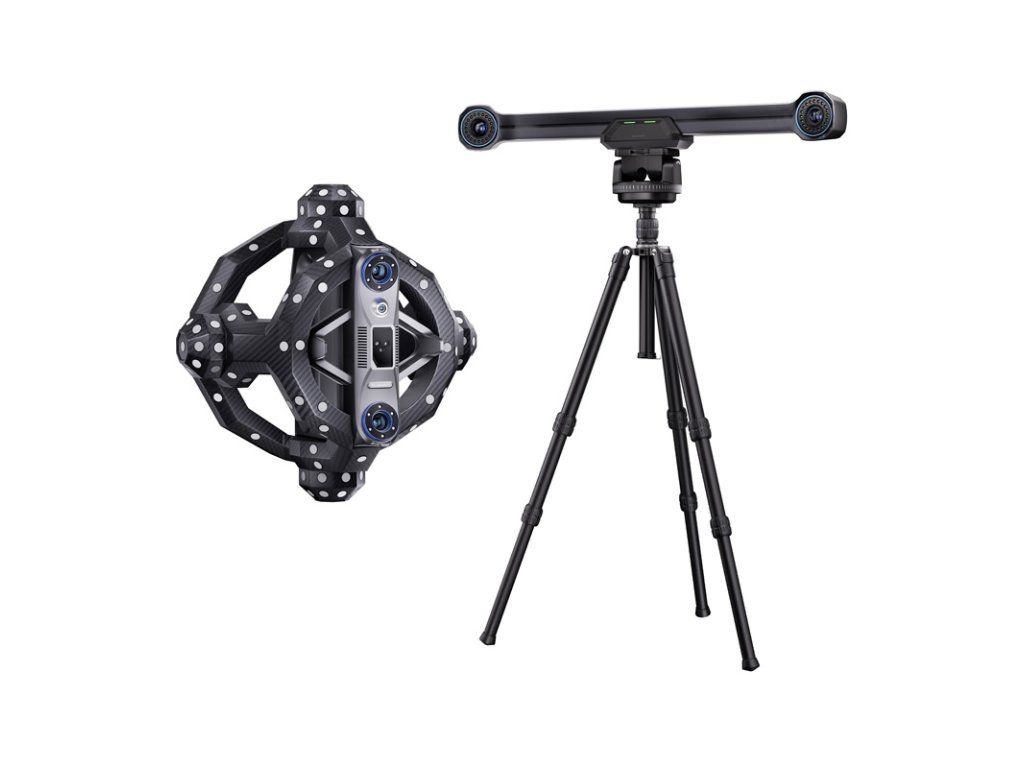

Atât scanerul, cât și tracker-ul sunt fabricate din materiale ușoare, dar durabile - un cadru din fibră de carbon și o carcasă din policarbonat asigură rezistență la deteriorări mecanice și o durată lungă de viață. Dispozitivele cântăresc 1,2 kg, respectiv 1,8 kg, funcționează într-un interval de temperatură de la 0 la 40 °C și pot fi montate cu ușurință pe trepiedele furnizate. Veți transporta întregul set în cutii dedicate cu roți, astfel încât acesta rămâne complet mobil și gata de utilizare atât în laboratorul de metrologie, cât și într-un mediu industrial sau atelier.

Moduri de scanare versatile

Revopoint Trackit oferă mai multe moduri de operare pentru a se potrivi diferitelor scenarii de măsurare. În modul Track Scan, scanarea se efectuează în timp real, fără markeri, ceea ce este foarte potrivit pentru obiecte de dimensiuni mici și medii. Scanarea în mai multe poziții vă permite să împărțiți modele mari, cum ar fi piese de caroserie sau piese de mașină, în piese și să le conectați automat într-un singur nor de puncte. Pentru suprafețe dificile, există un mod Marker Scan, care utilizează markeri magnetici sau autoadezivi pentru a crește stabilitatea citirii. Indiferent de modul selectat, modelele finite pot fi salvate în formatele populare PLY, OBJ, STL, ASC, 3MF, GLTF sau FBX pentru utilizare în programe CAD, CAM și 3D.

Software-ul avansat Revo Trackit

Revo Trackit este centrul pentru gestionarea întregului proces de scanare. Acesta vă permite să ajustați automat expunerea camerei de adâncime și să afișați distanța și calitatea punctelor colectate în timp real. De asemenea, vă permite să întrerupeți scanarea în orice moment, să verificați progresul acesteia și să continuați lucrul. Sistemul conectează automat norii de puncte și creează o grilă de model, ceea ce accelerează pregătirea fișierului final. După finalizarea scanării, puteți genera cu ușurință un model 3D, puteți efectua procesarea de bază a plasei și puteți exporta datele în formatul ales.

Aplicații profesionale

Revopoint Trackit este conceput pentru aplicații inginerești, industriale și de design. Sistemul este ideal pentru controlul calității și metrologie, deoarece permite analiza geometrică precisă și cartografierea formelor pieselor. De asemenea, este un instrument valoros în ingineria inversă, permițând digitalizarea componentelor fără documentație tehnică. Deschide posibilități largi în prototipare și proiectare CAD, facilitând în același timp transferul obiectelor reale în mediul digital. Cu suport pentru obiecte cu dimensiuni cuprinse între 10 mm și 6 m, Revopoint Trackit este utilizat atât în industrie, cât și în educația tehnică sau cercetarea științifică, oferind o precizie ridicată și o funcționare flexibilă.

Un dispozitiv pregătit pentru mai mult

Pentru a utiliza complet Revopoint Trackit, se recomandă o configurație care include Windows 10 sau 11 (64 biți), un procesor Intel Core i9 de a 12-a generație sau o versiune ulterioară, 64 GB de RAM și o placă grafică NVIDIA RTX 4060 cu 8 GB de VRAM sau mai mult. Dispozitivul funcționează numai cu arhitectura x86_64 și necesită o conexiune USB 3.0 sau o versiune ulterioară pentru a asigura o stabilitate adecvată a transferului și o procesare fluidă în timpul scanării.

Inclus in pachet:

• Urmăritor
• Scanner
• Gimbal pentru calibrarea automată a trackerului (două axe)
• Gimbal pentru calibrarea automată a scanerului (două axe)
• Trepied pentru tracker
• Trepied pentru scaner
• Trepied pentru placa de calibrare
• Adaptor de scaner
• Placa de calibrare
• Tijă de calibrare
• Alimentare electrică
• Cablu PC
• Cablu scaner
• Cablu scaner gimbal
• Cablu gimbal tracker
• Legături de cablu
• Semne magnetice
• Bloc de ancorare (magnetic)
• Pernă de poziționare
• Cheie de memorie USB
• Geantă de transport pentru dispozitiv de urmărire (cu roți)
• Geantă de transport pentru scaner (cu roți)
• Ghid de pornire rapidă, certificat și card de garanție
