Generator de funcții FNIRSI TSG6020

Descriere detaliată a produsului

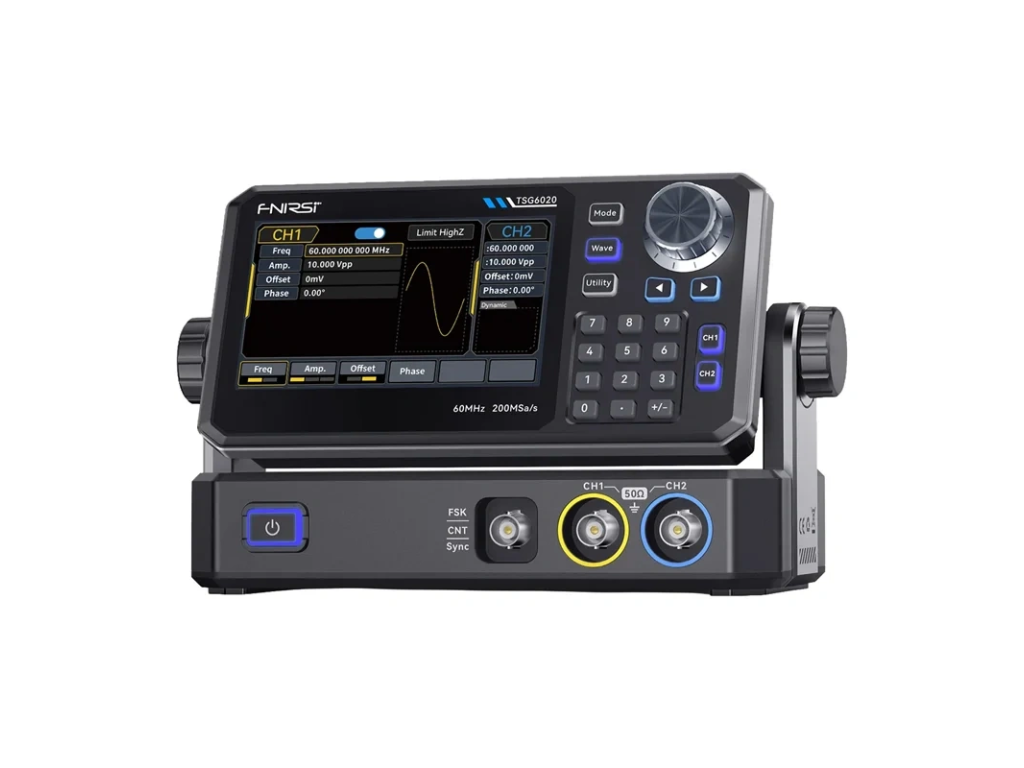

Generator de funcții FNIRSI TSG6020

Generarea precisă a semnalelor, opțiunile extinse de configurare și funcțiile avansate de măsurare fac din modelul FNIRSI TSG6020 un instrument ideal atât pentru utilizarea în laboratoare, cât și pentru lucrări de service și proiectarea circuitelor electronice. Construcția sa cu două canale, frecvența de ieșire de până la 60 mHz și frecvența de eșantionare de 200 MSa/s cu o rezoluție de 14 biți asigură reproducerea fidelă a formelor de undă și o precizie ridicată de funcționare. Generatorul suportă numeroase tipuri de modulație, permite crearea propriilor forme de undă arbitrare și oferă funcția de scanare a frecvenței, precum și un contor de frecvență integrat. Ecranul tactil intuitiv, accesul rapid la setările salvate și construcția robustă garantează că dispozitivul rămâne ușor de utilizat chiar și în condiții de funcționare intensă și pe termen lung.

Semnale generate de înaltă calitate

Generatorul FNIRSI TSG6020 este echipat cu două canale de ieșire independente, ceea ce îi permite să genereze simultan două semnale diferite și să efectueze cu ușurință teste și analize mai avansate. Generatorul oferă o frecvență de ieșire de până la 60 mHz și, datorită frecvenței de eșantionare de 200 MSa/s și rezoluției verticale de 14 biți, asigură o reproducere extrem de precisă a formei de undă, cu o distorsiune minimă. Intervalul tensiunii de ieșire a fost optimizat pentru diverse configurații de sarcină – de la 2 mVpp la 20 Vpp la impedanță ridicată pentru frecvențe sub 10 mHz, de la 2 mVpp la 10 Vpp pentru frecvențe peste 10 mHz, precum și de la 1 mVpp la 10 Vpp și de la 1 mVpp la 5 Vpp la o sarcină de 50 Ω. Această flexibilitate permite utilizarea dispozitivului într-o gamă largă de aplicații exigente de laborator și de proiectare.

Cursuri standard și modulații avansate

Generatorul suportă toate tipurile de semnale utilizate în mod obișnuit, precum semnalul sinusoidal, dreptunghiular, în dinți de ferăstrău, impuls, zgomot și curent continuu. Pe lângă formele de undă predefinite, acesta permite reproducerea oricăror forme de undă personalizate prin metoda punct cu punct, garantând astfel păstrarea tuturor detaliilor formei de undă. Tehnologia VeriPoint utilizează o frecvență de eșantionare cuprinsă între 1 µSa/s și 200 MSa/s și un jitter foarte redus, sub 200 ps, asigurând astfel reproducerea precisă chiar și a celor mai complexe forme de semnal. Dispozitivul suportă, de asemenea, șase tipuri de modulație (AM, FM, PM, FSK, ASK și PSK), ceea ce îl face ideal pentru testarea circuitelor de comunicații digitale și a sistemelor radio.

Si mai multa precizie

Tehnologia ZeroSurge reduce semnificativ oscilațiile de depășire în cazul semnalelor dreptunghiulare, impulsionale și în dinți de ferăstrău. Overshoot-ul nu depășește 1 %, iar timpii de creștere și de cădere sunt de maximum 13,5 ns, ceea ce duce la muchii ascuțite și la o precizie foarte ridicată a undelor generate. Generatorul este, de asemenea, echipat cu un contor de frecvență cu șapte cifre, care măsoară frecvența, perioada și ciclul de lucru al semnalelor la nivel TTL într-un interval de la 100 mHz la 100 mHz, cu o precizie de ±51 ppm. Calitatea ridicată a semnalului este confirmată și de parametri precum nivelul redus al zgomotului de fază de până la -125 dBc/Hz la 10 mHz (deplasare de 10 kHz) și o distorsiune armonică sub -40 dBc în intervalul de la 30 la 60 mHz.

Căutarea frecvențelor și o interfață ușor de utilizat

Aparatul FNIRSI TSG6020 permite scanarea frecvenței atât în modul liniar, cât și în cel logaritmic. Durata de scanare poate fi setată într-un interval cuprins între 1 ms și 500 s, cu o precizie de ±0,1 %, ceea ce facilitează, printre altele, analiza caracteristicilor filtrelor și testarea răspunsului diverselor circuite electronice. Utilizarea este simplificată datorită ecranului tactil color TFT-LCD de 4,3 inci, care funcționează în combinație cu butoanele fizice tradiționale. Pe ecran se afișează în timp real o previzualizare a formei de undă generate și parametrii cheie de funcționare, ceea ce vă permite să verificați rapid setările și să efectuați ajustările necesare.

Funcționare stabilă chiar și în timpul testelor de lungă durată

Generatorul este proiectat pentru o funcționare fiabilă chiar și în condiții de utilizare intensă. Disiparea eficientă a căldurii este asigurată de un radiator din aluminiu, susținut de un ventilator silențios, care menține temperatura corectă a componentelor chiar și după multe ore de funcționare. Construcția include, de asemenea, protecția canalelor de ieșire, izolația și protecția împotriva descărcărilor electrice, în timp ce ieșirea de sincronizare compatibilă cu TTL extinde posibilitățile de integrare cu alte dispozitive de măsurare. Memoria nevolatilă permite stocarea a până la 24 de curbe personalizate, care pot fi rechemate imediat fără a fi necesară reconfigurarea. Generatorul suportă, de asemenea, mai multe moduri de funcționare, inclusiv modurile continuu, declanșat, modulație și trecere, ceea ce oferă o mare flexibilitate la configurarea chiar și a celor mai complexe seturi de testare.

Face parte din pachet

• generator funcțional
• adaptor de încărcare
• Cablu de incarcare tip C
• cablu de date
• cabluri de măsurare
• clești cu zimți
• manual de utilizare
