Osciloscop portabil cu tabletă FNIRSI 1013D 7"

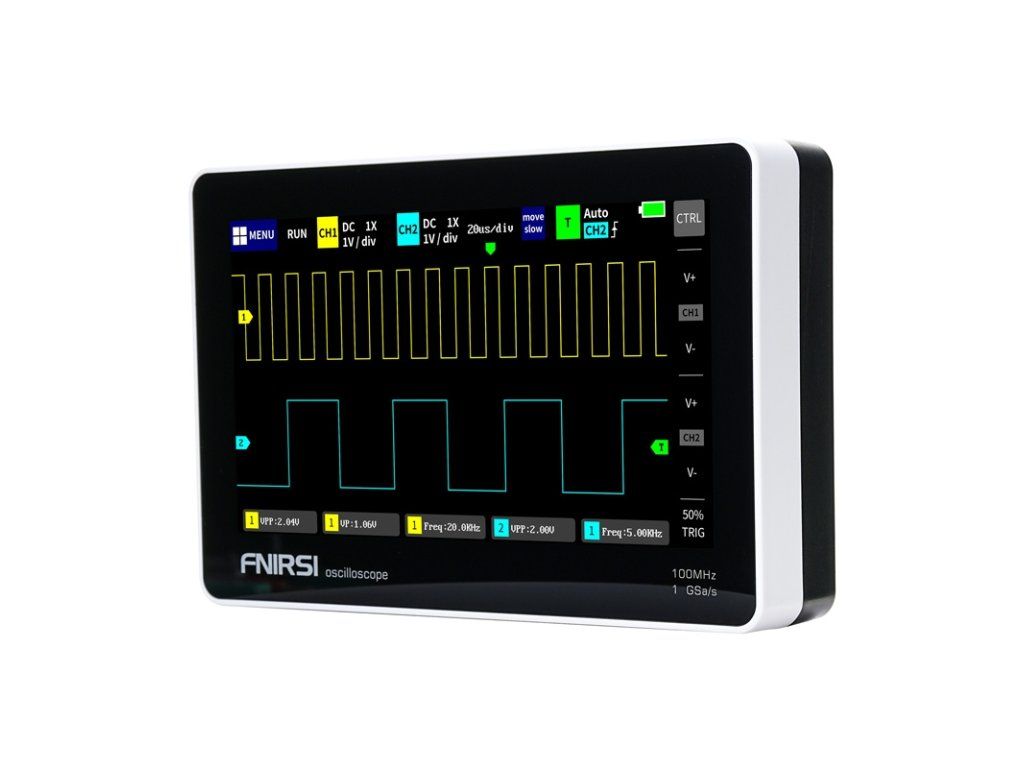

Osciloscopul portabil FNIRSI 1013D cu ecran tactil de 7", 2 canale de măsurare, lățime de bandă de 100 MHz și rată de eșantionare de 1 GSa/s permite analiza precisă a semnalului în service, atelier și proiectarea dispozitivelor electronice. Dispozitivul este echipat cu un ecran TFT ușor de citit, cu o rezoluție de 800 × 480, reglare automată a semnalului cu un singur buton și funcție de înregistrare a formei de undă, care permite măsurarea convenabilă și rapidă oriunde. Cu suport pentru analiza semnalului analogic și digital, este potrivit pentru service-ul echipamentelor și pentru proiecte DIY. Bateria de litiu încorporată de 6.000 mAh permite dispozitivului să funcționeze timp de aproximativ 4 ore.

Ecran tactil clar

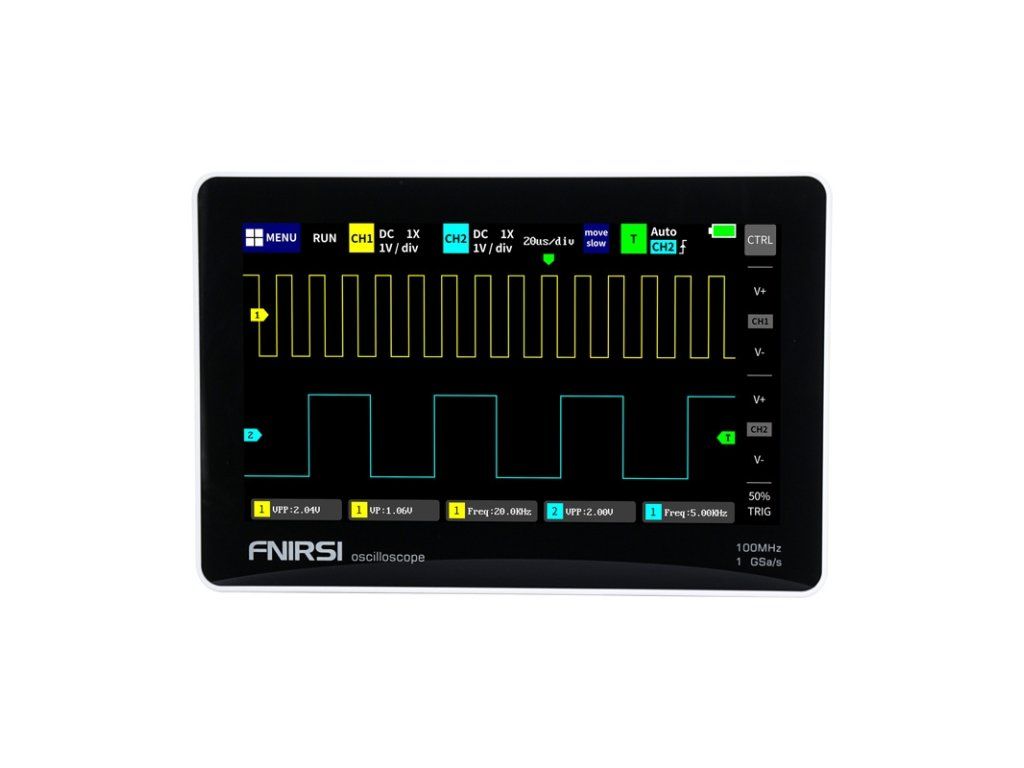

FNIRSI 1013D este echipat cu un ecran TFT LCD de 7 inci cu o rezoluție de 800 × 480, care oferă luminozitate ridicată, contrast și reproducere precisă a formelor de undă. Controlul ecranului tactil permite zoom rapid, derulare și modificarea parametrilor de măsurare, accelerând astfel lucrul fără a fi nevoie de utilizarea butoanelor fizice. Ecranul este realizat cu tehnologie capacitivă, cunoscută de la smartphone-urile moderne, care asigură o funcționare lină și fără întârzieri la modificarea setărilor. Funcția de măsurare a cursorului permite citirea precisă a amplitudinii, perioadei și frecvenței semnalului fără a fi nevoie de conversia unităților din grila ecranului, ceea ce este util în special pentru semnale distorsionate sau forme de undă dreptunghiulare zgomotoase.

Două canale de măsurare

Dispozitivul este echipat cu două canale de măsurare cu o impedanță de intrare de 1 MΩ, care permit analiza simultană a două semnale, ceea ce facilitează compararea intrărilor și ieșirilor circuitelor amplificatoare, convertoarelor sau analiza semnalelor PWM. Acest lucru face ca gama de aplicații să fie mult mai largă decât în cazul modelelor cu un singur canal. De asemenea, puteți efectua analiza modelului Lissajous în modul XY, ceea ce vă permite să determinați frecvența, amplitudinea și defazajul dintre două grupuri de semnale.

Reglarea automată a semnalului

Funcția de reglare automată cu un singur buton permite ajustarea instantanee a parametrilor de măsurare a semnalului, fără calibrare manuală. Drept urmare, FNIRSI 1013D poate ajusta setările pentru un semnal de 1 Vpp în decurs de 1 secundă, economisind timp și crescând eficiența muncii. Algoritmul logic fuzzy încorporat asigură o precizie ridicată și poziționează automat semnalul în centrul ecranului, facilitând considerabil analiza.

Protecție împotriva daunelor

Osciloscopul utilizează module de protecție la supratensiune încorporate de până la 400V, care previn deteriorarea accidentală a dispozitivului la măsurarea semnalelor de înaltă tensiune, chiar și atunci când sonda nu este setată pe modul 10X. Acest lucru vă permite să testați în siguranță circuitele de alimentare și de înaltă tensiune.

Stocarea și exportul datelor

Sonda FNIRSI 1013D oferă o memorie internă de 1 GB, care vă permite să stocați până la 1.000 de imagini și 1.000 de fișiere de forme de undă. Acest lucru vă permite să salvați rapid rezultatele măsurătorilor cu o singură atingere și să le exportați prin USB pe un computer pentru analize ulterioare. Funcția de gestionare a formelor de undă vă permite să vizualizați miniaturi ale formelor de undă salvate, să le măriți, să le ștergeți și să le analizați folosind cursorul direct pe dispozitiv - similar unei galerie de smartphone, ceea ce sporește confortul gestionării datelor.

Funcții avansate de pornire

Osciloscopul oferă un set complet de moduri de declanșare - automat, simplu și normal. Această configurație vă permite să testați semnale de aprindere bruscă prin impuls, semnale de telecomandă cu infraroșu sau semnale sinusoidale, în funcție de modul selectat, transformând dispozitivul într-un instrument de diagnosticare versatil. De asemenea, puteți seta marginea de declanșare (crescătoare/descrescătoare) și canalul de declanșare, permițându-vă să capturați cu precizie fragmentele de semnal de interes.

Inclus in pachet:

• Osciloscop portabil FNIRSI 1013D cu ecran tactil
• Sondă (100 MHz) x2
• încărcător USB
• Manual de utilizare
